FNIRSI Osciloscopio Digital, Generador de Señal de Entrada, Doble Canal, Ancho de Banda 100MHz x 2, Frecuencia de Muestreo 1GSa/s, 1014D, 2 en 1

$198.00$444.00

CHINAEspañaFederación Rusa
Choose an option
Choose an option
CHINA
España
Federación Rusa
Add P4100 ProbeStandard
Choose an option
Choose an option
Add P4100 Probe
Standard
Clear
SKU: 1005002439042775 Categories: ,

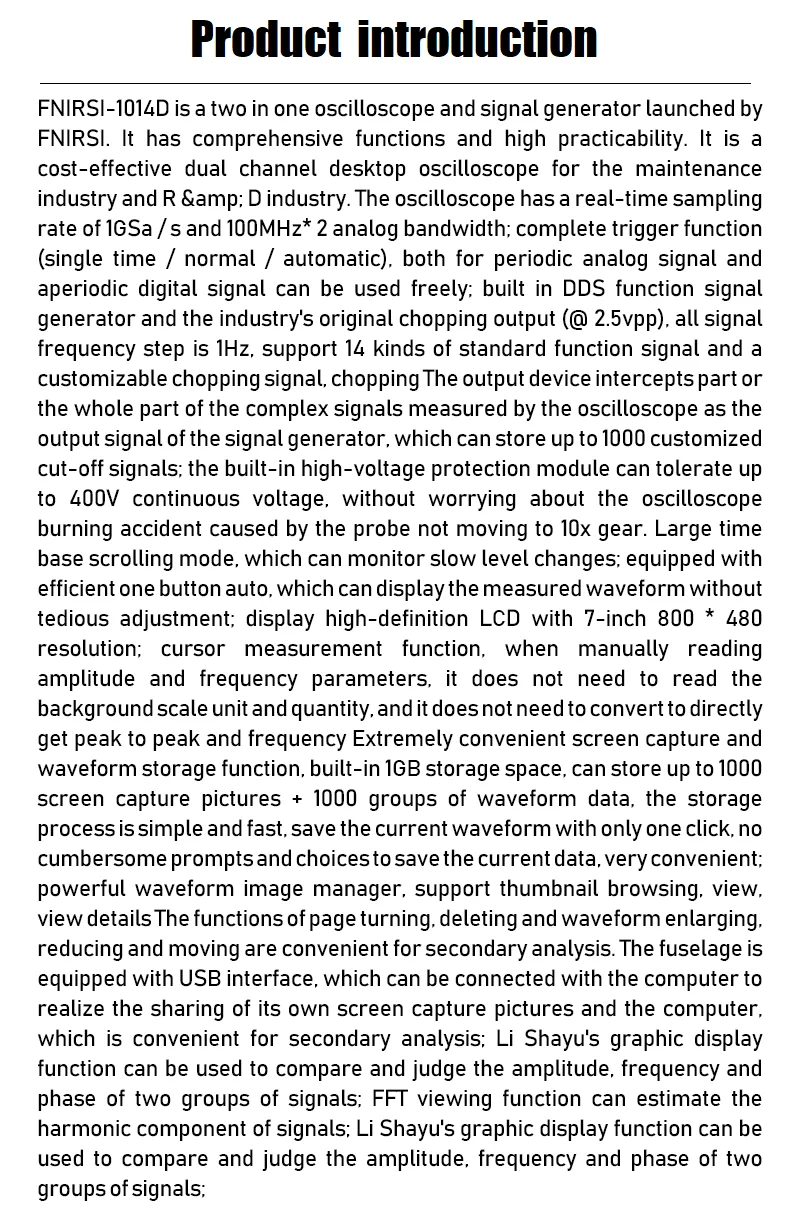

Introducción:

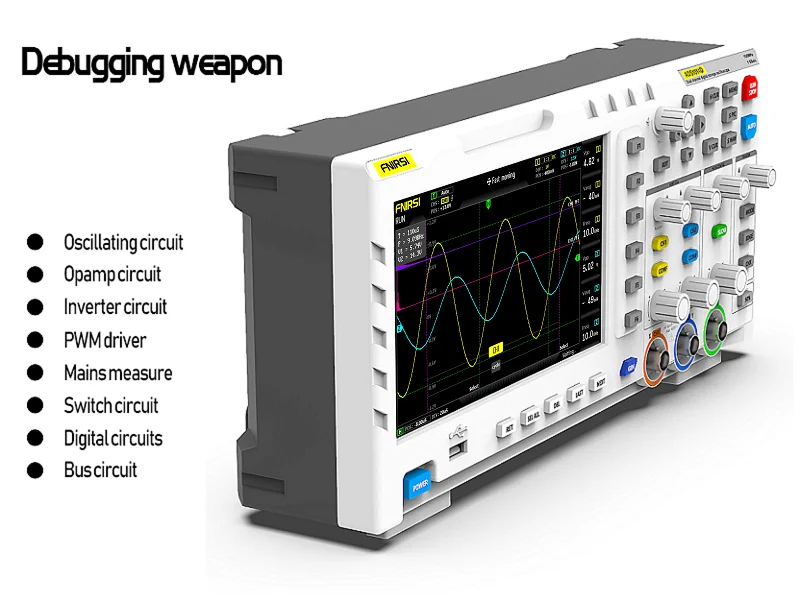

Es un osciloscopio y generador de señal dos en uno lanzado por FNIRSI. Tiene funciones integrales y alta practicidad. Es un osciloscopio de escritorio de doble canal rentable para la industria del mantenimiento y la industria de I + D. El osciloscopio tiene una tasa de muestreo en tiempo real de 1GSa / s y 100MHz * 2 de ancho de banda analógico; función de disparo completo (tiempo único/normal/automático), tanto para señal analógica periódica como para señal digital aperiódica se pueden utilizar libremente; generador de señal de función DDS incorporado y salida de corte original de la industria (@ 2.5vpp), Todos los pasos de frecuencia de la señal son 1Hz, admiten 14 tipos de señal de función estándar y una señal de corte personalizable, el dispositivo de salida intercepta parte o la totalidad de las señales complejas medidas por el osciloscopio como señal de salida del generador de señal, que puede almacenar hasta 1000 señales de corte personalizadas; El módulo de protección de alto voltaje incorporado puede tolerar hasta 400V de voltaje continuo, sin preocuparse por el accidente de combustión del osciloscopio causado por la sonda que no se mueve a 10X engranaje. Gran modo de desplazamiento base de tiempo, que puede monitorear cambios de nivel lento; equipado con un botón automático eficiente, que puede mostrar la forma de onda medida sin un ajuste tedioso; pantalla LCD de alta definición con resolución de 7 pulgadas 800*480; Función de medición del cursor, al leer manualmente parámetros de amplitud y frecuencia, No necesita leer la unidad y cantidad de la escala de fondo, y no necesita convertir para obtener directamente pico a pico y frecuencia. Función de captura de pantalla y almacenamiento de forma de onda extremadamente conveniente, 1GB de espacio de almacenamiento incorporado, puede almacenar hasta 1000 imágenes de captura de pantalla + 1000 grupos de datos de forma de onda, El proceso de almacenamiento es simple y rápido, guarda la forma de onda actual con un solo clic, sin solicitudes engorrosas y opciones para guardar los datos actuales, muy conveniente; Potente Administrador de imágenes en forma de onda, admite navegación en miniatura, ver, ver detalles Las funciones de cambio de página, eliminación y ampliación de forma de onda, Reducir y mover son convenientes para el análisis secundario. El fuselaje está equipado con una interfaz USB, que se puede conectar con la computadora para compartir sus propias imágenes de captura de pantalla y la computadora, lo cual es conveniente para el análisis secundario; la función de visualización gráfica de Li Shayu se puede utilizar para comparar y juzgar la amplitud, frecuencia y fase de dos grupos de señales; La función de visualización FFT puede estimar el componente armónico de las señales; La función de visualización gráfica de Li Shayu se puede utilizar para comparar y juzgar la amplitud, frecuencia y fase de dos grupos de señales;

Características:

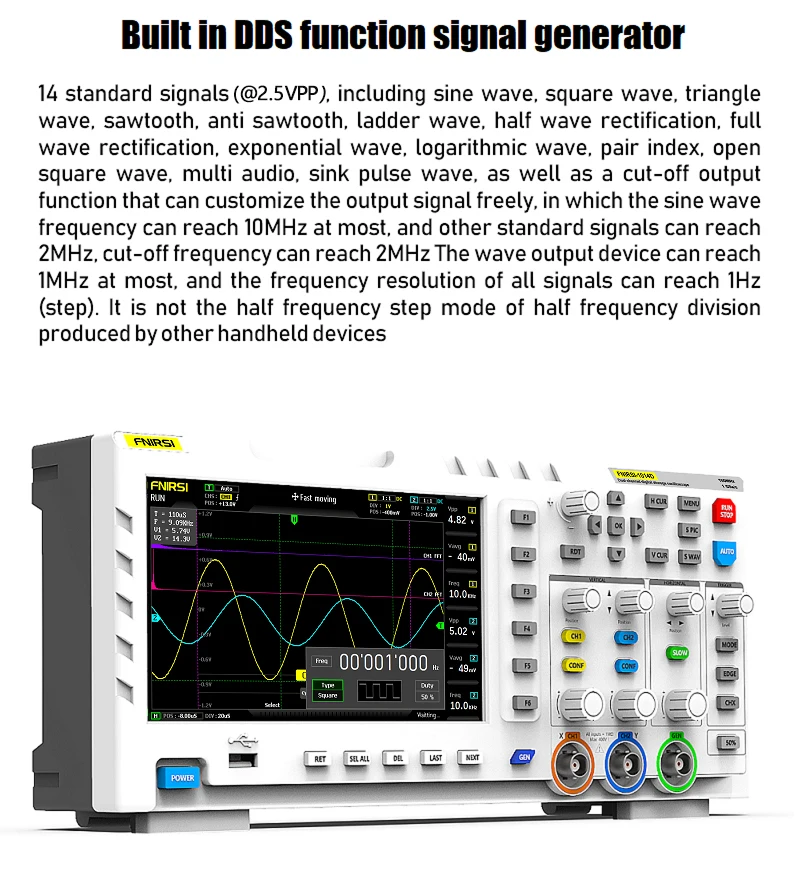

Generador de señal DDS integrado, admite 12 tipos de señal de función.

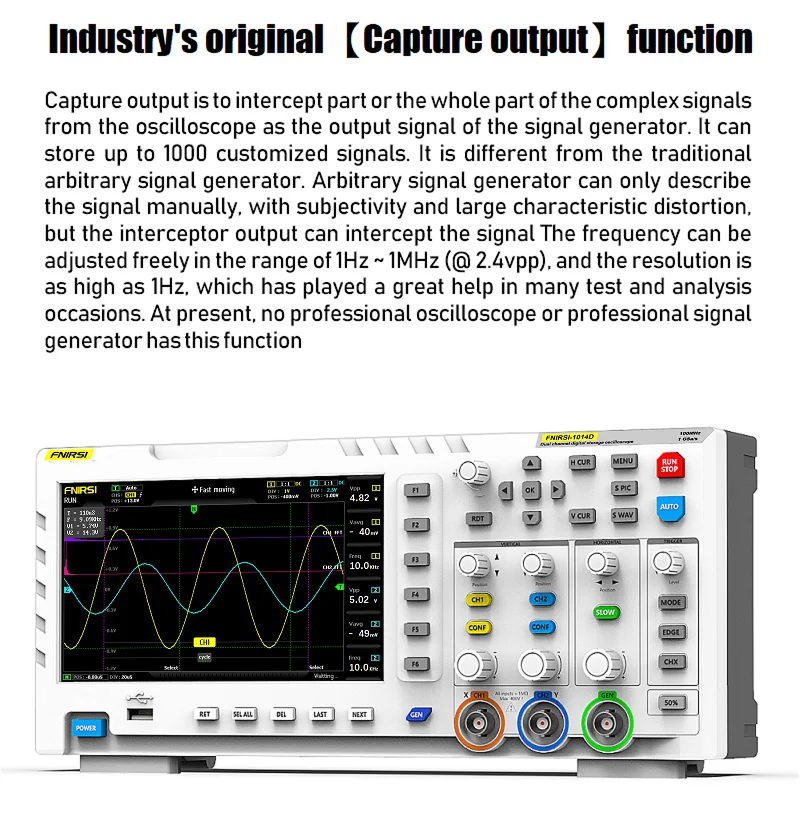

Función de señal de salida de captura, que puede almacenar hasta 1000 señales de captura.

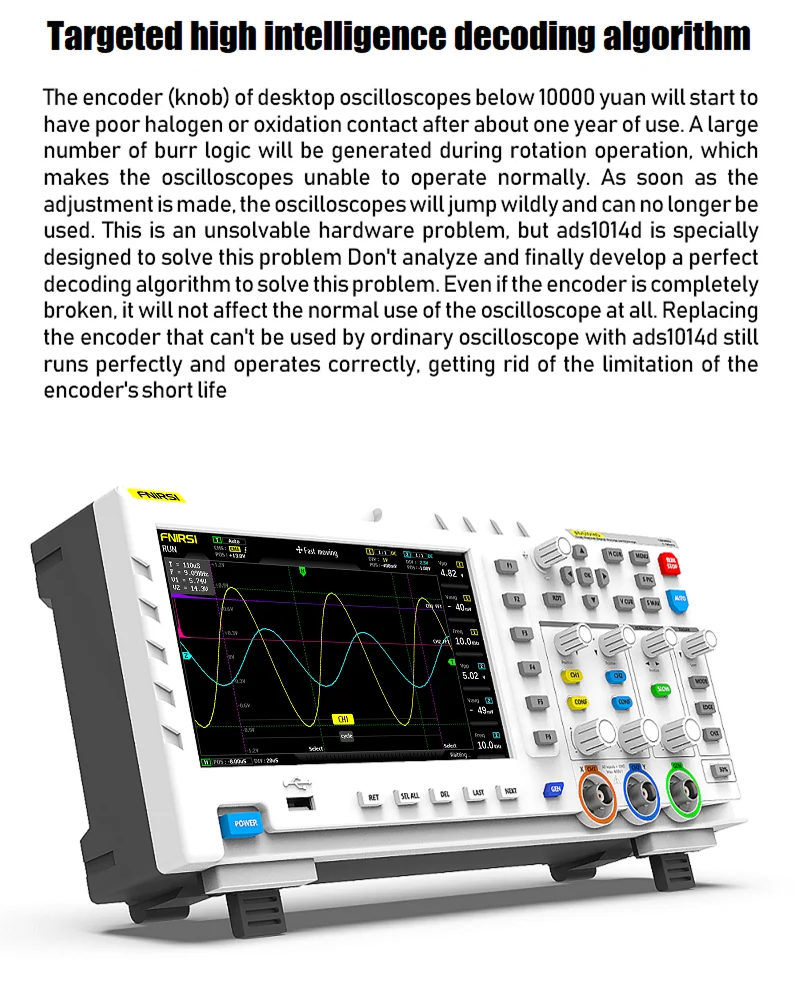

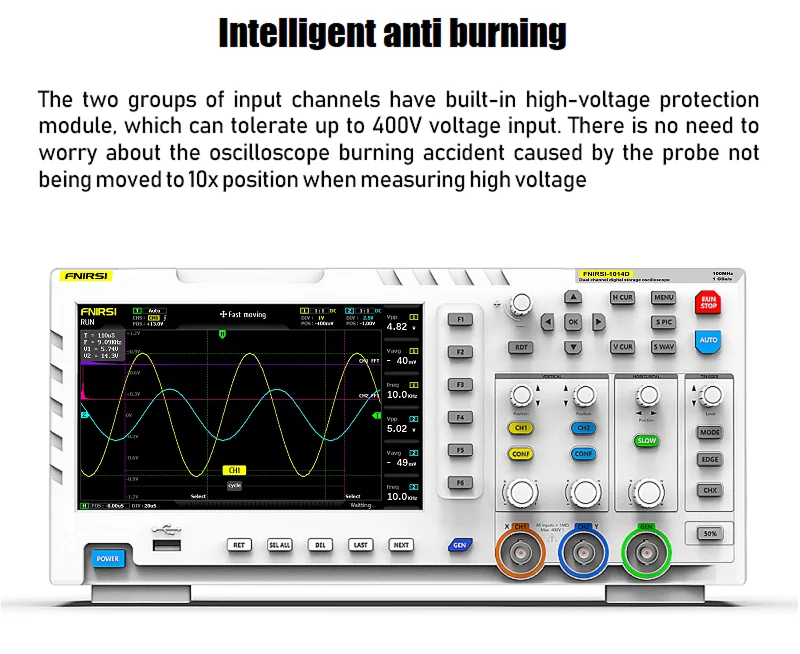

Algoritmo de decodificación altamente inteligente dirigido, la vida útil del codificador es infinita y función inteligente antiquemaduras, 1X puede soportar hasta 400V de voltaje.

Con ancho de banda de 100MHz * 2 Ana-log y tasa de muestreo de @ 1GSa/s (1X = 5MHz, 10X MHz = 100).

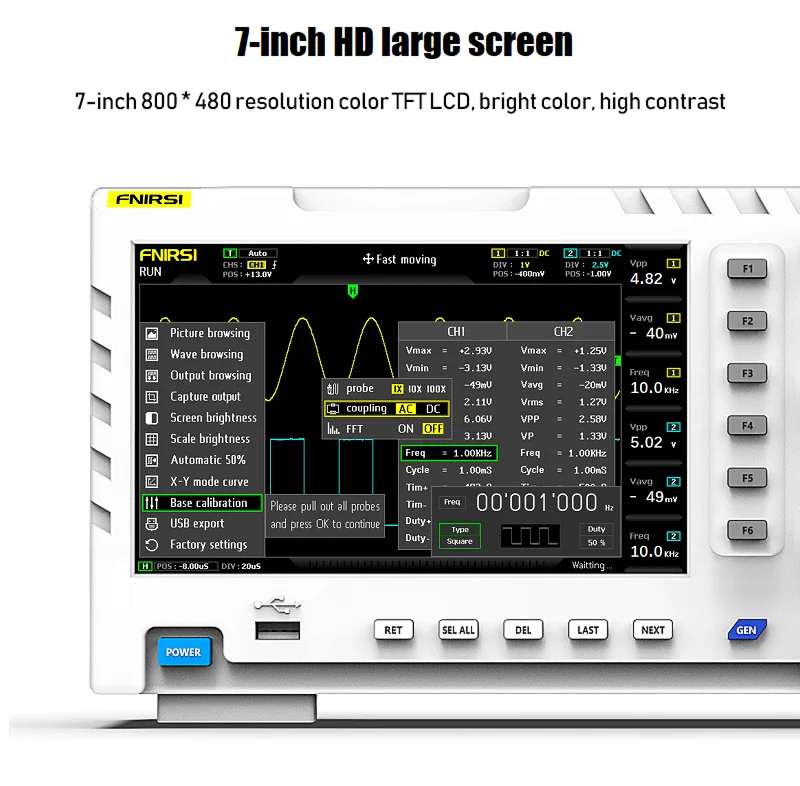

Ajuste completo de 7 pulgadas 800*480 resolución color TFT LCD con colores brillantes y alto contraste.

Alto rango de voltaje de medición: 1X puede medir 0 ~ 40 V, 10X puede medir 0 ~ 400V.

Medición de hasta 12 parámetros: VPP,VP,Vmax,Vmin,Vavg,Vrms,Frequent,Duty +,Duty-,Time +,Time-,Period.

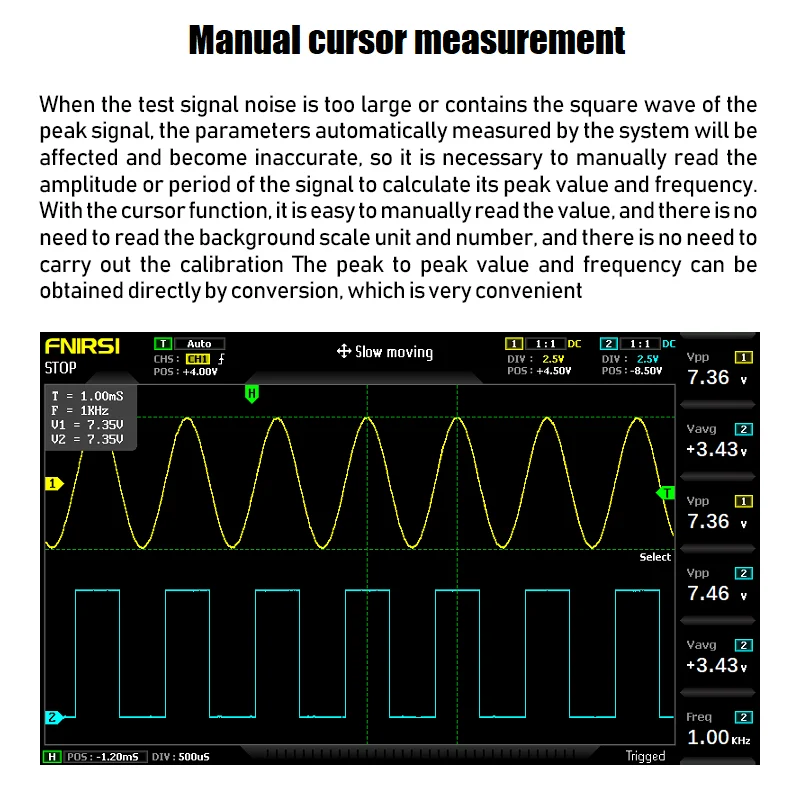

Función de medición del cursor: Es conveniente medir manualmente el período, la frecuencia y el voltaje.

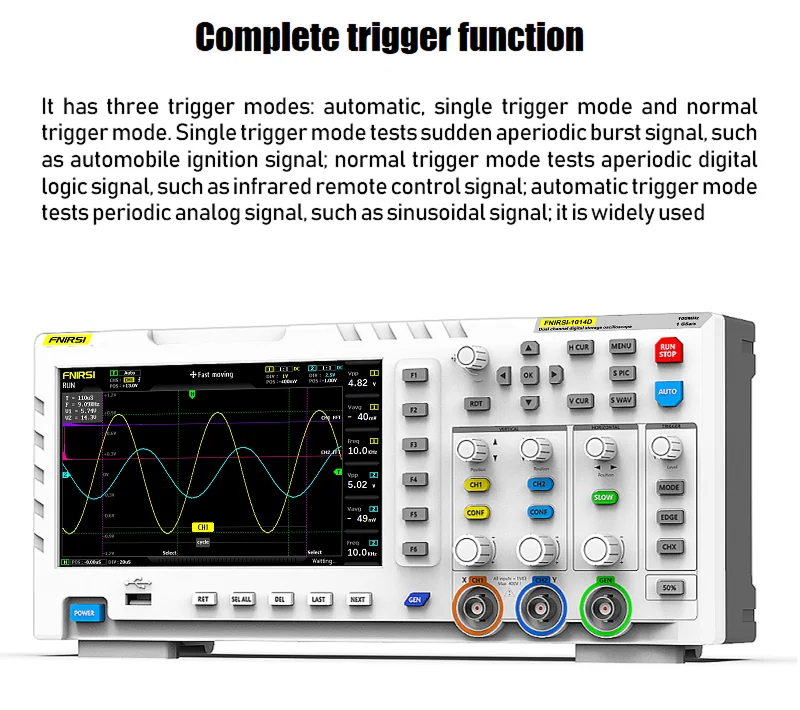

Función de activación completa (simple, normal, automática) y, en cualquier momento, la pantalla de forma de onda (función de pausa) se congela.

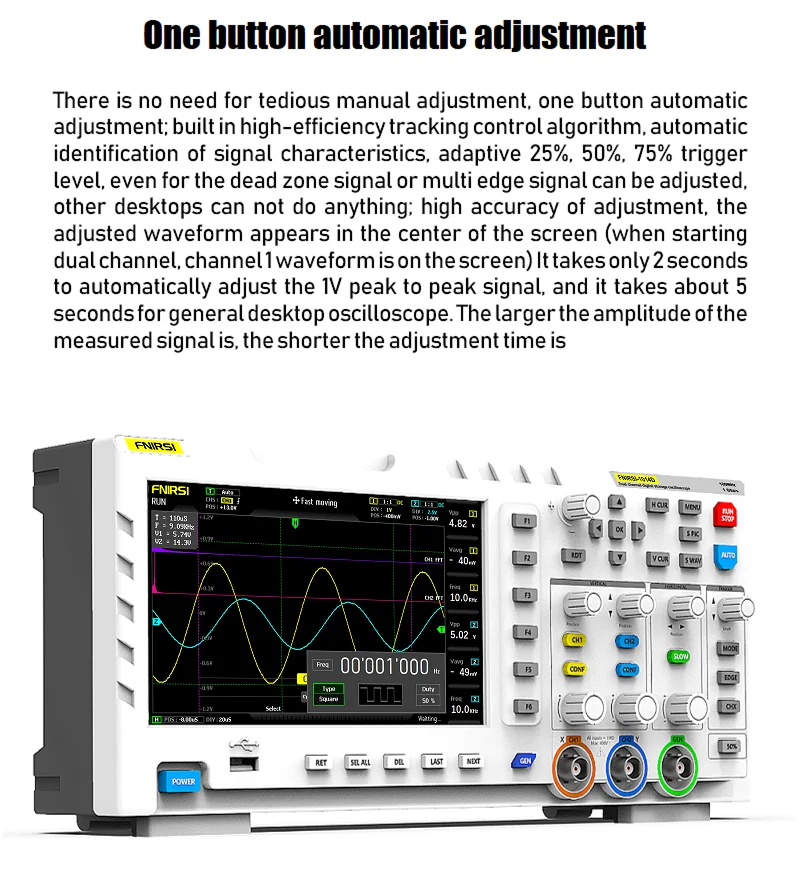

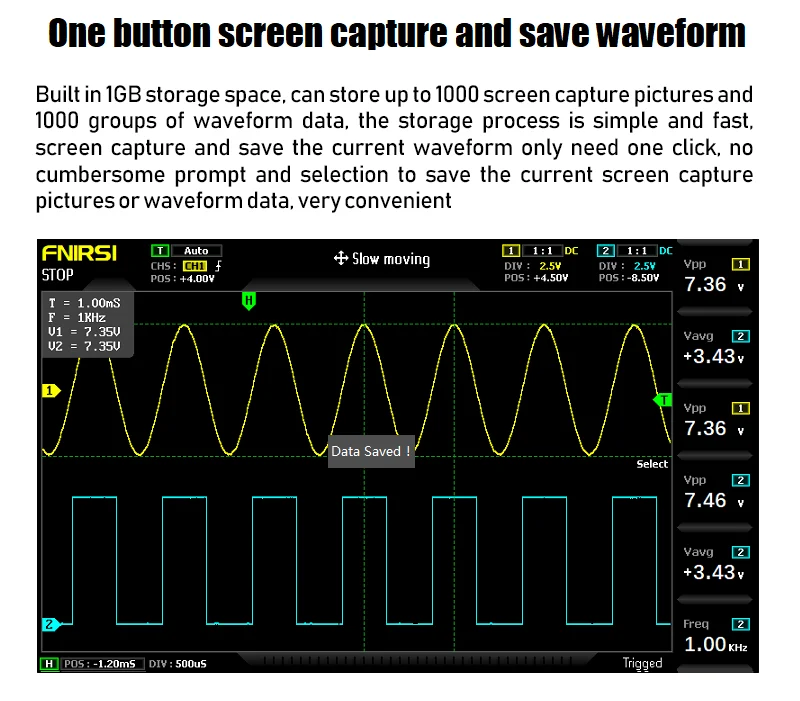

Equipado con un botón AUTO de alta eficiencia, almacenamiento de forma de onda de un botón y función de captura de pantalla.

Espacio de almacenamiento integrado de 1GB, puede almacenar hasta 1000 capturas de pantalla + 1000 conjuntos de datos de forma de onda.

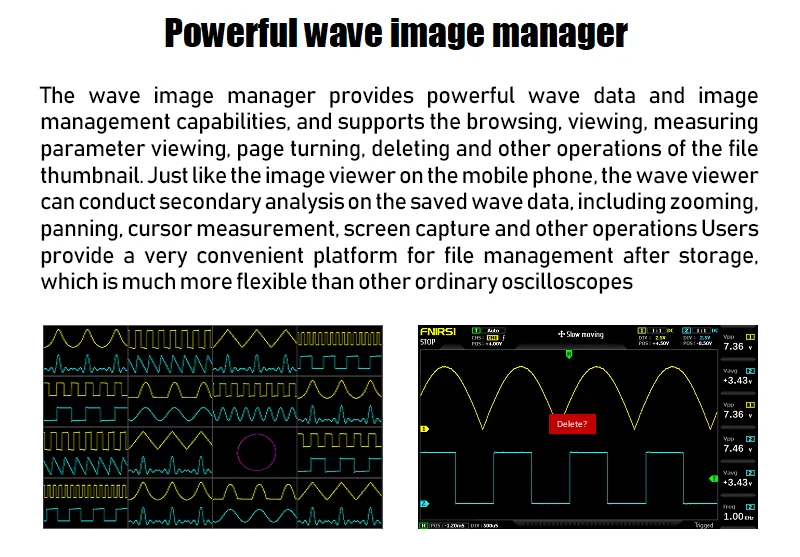

El potente Administrador de imágenes en forma de onda admite la exploración de miniaturas, visualización, visualización detallada, giro de página, eliminación y zoom de forma de onda, alejamiento, movimiento, etc.

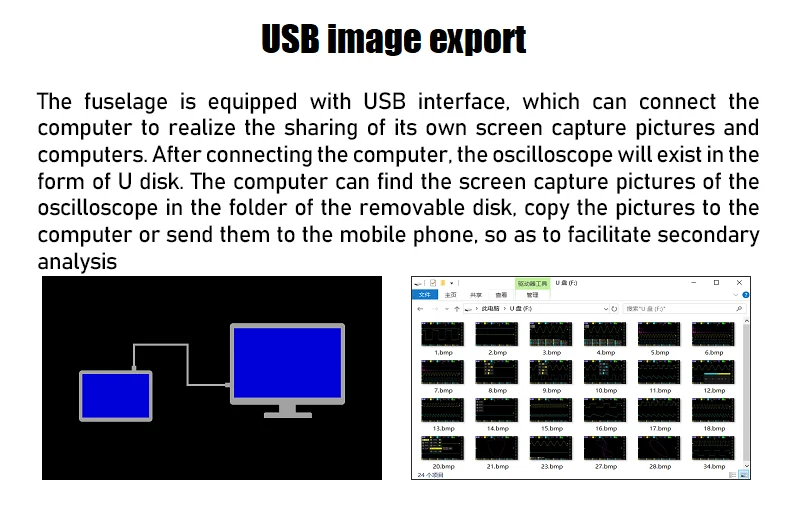

Equipado con una interfaz USB, que se puede conectar a un ordenador para compartir sus capturas de pantalla con el ordenador, lo cual es conveniente para el análisis secundario.

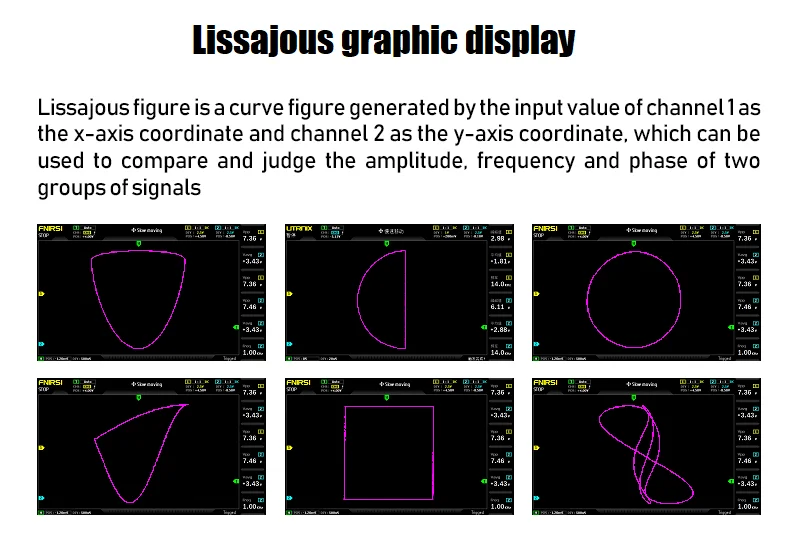

La función de visualización gráfica de figuras de Lissajous se puede utilizar para determinar la amplitud, la frecuencia y el contraste de fase de dos grupos de señales.
Función de visualización FFT, puede analizar las características espectrales de la señal, tecnología de compresión de memoria, pantalla de actualización de forma de onda no parpadea.
Con la función de ajuste de brillo de la pantalla y la función de ajuste de brillo gr-id de fondo, también fácil de llevar.

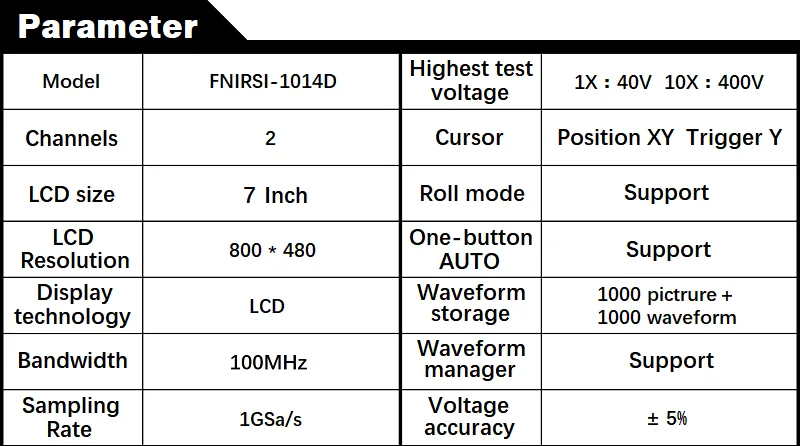

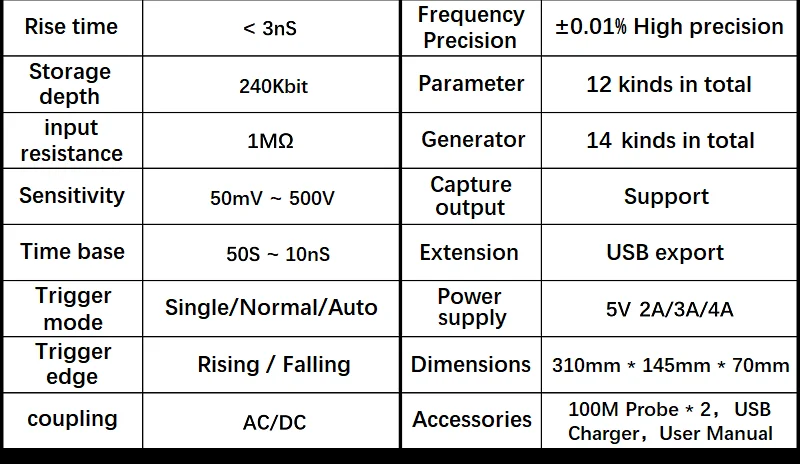

Especificaciones:

Material: ABS

Ana-log ancho de banda: 100MHz * 2

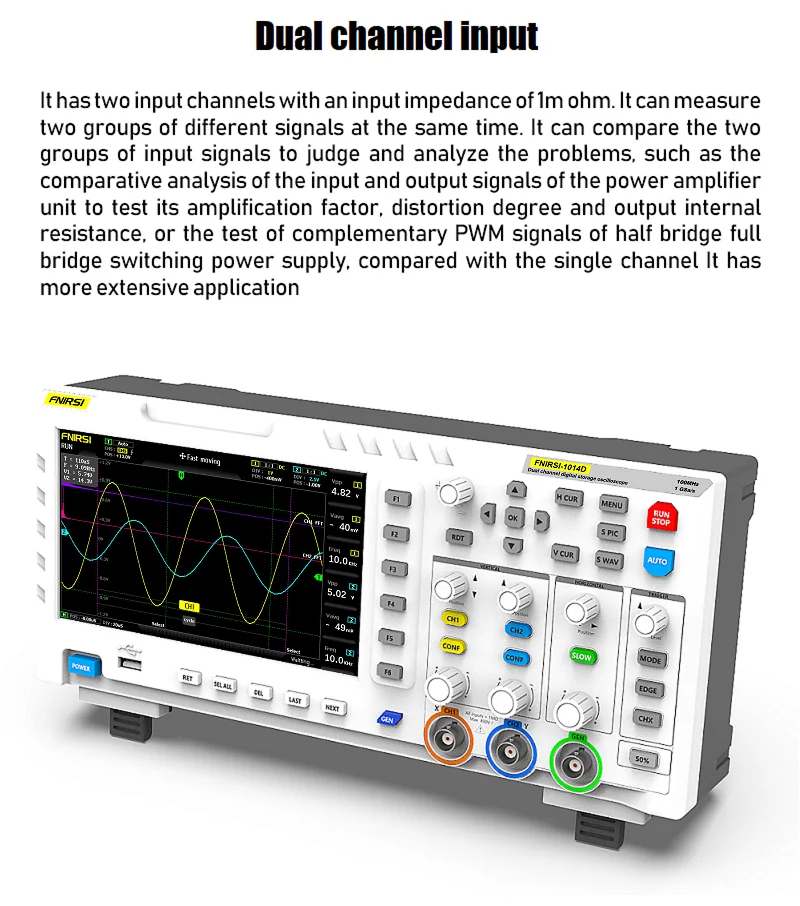

Número de canales: 2 canales

Velocidad máxima de muestreo en tiempo real: 1GSa/s

Sensibilidad vertical: 50 mV/div ~ 500 V/div

Rango de base de tiempo horizontal: 50S/div ~ 10nS/div

Máximo voltaje de prueba: 40 V (1X sonda), 400 V (10X sonda)

Profundidad de almacenamiento: 240Kbit

Resistencia de entrada: 1MΩ

Precisión ADC: 8bits

Modo de acoplamiento: AC/DC

Modo de disparo: simple, normal, automático

Borde del gatillo: borde ascendente/borde descendente

Voltaje disparador externo 0 ~ 40 V

Puertos de extensión: Exportación de imagen USB

Tamaño del paquete: 340*140*70mm/13,4*5,5*2.8in

Peso del paquete: 1500g / 3.3lb

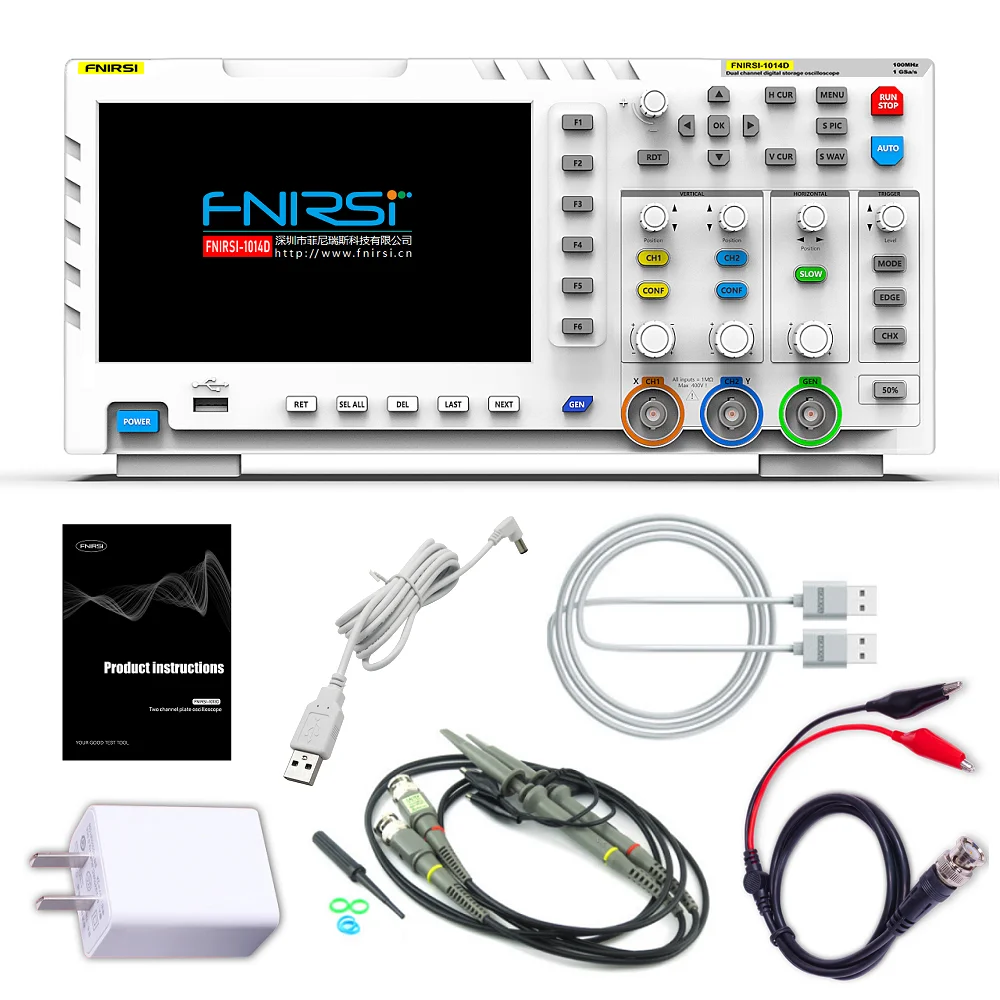

Lista de embalaje

1 * Anfitrión de osciloscopio

2 * Sonda a juego de 100MHz (1X y 10X)

1 * Clip

1 adaptador de corriente 5V2A

1 * línea de datos USB

1 * Manual de usuario en inglés

(Видео от:voltNik)

Тестирование и оценка игроков(русский):
//www.youtube.com/watch?v=vtqpvNn9f7U&t=363s

—– Или отсканируйте и нажмите QR-код, чтобы посмотреть видео.

















Batería extraíble

No

Máxima velocidad de captura de formas de onda

50, 000wfm/s

Memoria (longitud de la muestra)

30KB

Número de modelo

FNIRSI-1014D

Velocidad de muestreo en tiempo real

1GSa/S

Resolución de la pantalla

800 x 480 px

Tamaño de la pantalla

7 Pulgadas y Superiores

Ancho de la correa

100-349 MHz

Canales digitales

2

Suministros para manualidades

ELECTRICAL

Nombre de la marca

FNIRSI

Origen

CN(Origen)

Certificación

CE

Size

340mm x 140mm x 70mm

Extension ports

USB picture export

Trigger edge

Rising edge/Falling edge

Trigger mode

Single, Normal, Auto

Coupling mode

AC/DC

ADC precision

8bits

Input resistance

1M

Storage depth

240Kbit

Maximum test voltage

40 V (1X probe), 400 V (10X probe)

Horizontal time base range

50S/div ~ 10nS/div

Vertical sensitivity

50 mV/div ~ 500 V/div
